Принцип работы жидкостного предпускового подогревателя Hidronik


      Жидкостные отопители ГИДРОНИК предназначены для предпускового подогрева двигателей легковых и грузовых автомобилей, для обогрева кабин и для удаления обледенения стекол совместно с отопительной системой автомобиля. ГИДРОНИК - это небольшой прибор, который подключается к системе охлаждения, электробортовой сети автомобиля и топливной системе. Нагрев жидкости в системе охлаждения автомобиля происходит за счет тепла, выделяемого в отопителе при сгорании топлива, которое используется в автомобиле. При включении ГИДРОНИКа начинается обратный отсчет времени работы отопителя (продолжительность работы от 1 до 120 мин. программируется с таймера). Начинает работать водяной насос и при циркуляции жидкости происходит измерение температуры жидкости в системе охлаждения автомобиля датчиком температуры. В зависимости от температуры могут устанавливаться различные режимы работы ГИДРОНИКа , при этом значения температур жестко запрограммированы в блоке управления. Далее по программе происходит предварительная продувка камеры сгорания отопителя при помощи вентилятора горелки и предварительный накал свечи накаливания, для удаления остатков продуктов горения из отопителя. Через 45 сек. происходит подача топлива дозировочным насосом.  После образования стабильного пламени, которое контролируется датчиком пламени, происходит отключение свечи накаливания, а возгорание топливной смеси происходит от стенок камеры сгорания. Различные режимы работы отопителя обеспечиваются изменением состава топливной смеси поступаемой в камеру сгорания ГИДРОНИКа (изменяется соотношение количества воздуха и количества топлива). Контроль за максимально допустимой температурой отопителя осуществляется датчиком перегрева. При достижении определенной температуры в системе охлаждения, дополнительное реле ГИДРОНИКа включает штатный электровентилятор автомобиля, тем самым обеспечивается обогрев салона. При достижении температуры жидкости 85 град. прекращается подача топлива и воздуха в камеру сгорания ГИДРОНИКа и происходит переход отопителя в режим ожидания, при котором продолжает работать только водяной насос. При падении температуры жидкости отопитель снова включается, до истечения времени работы заданного на органе управления.

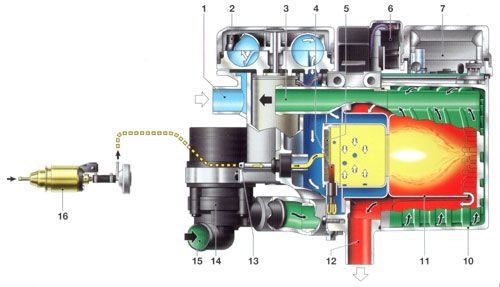

Принцип работы  жидкостных отопителей  Webasto Thermo Top E/C/P

  После включения отопителя начинает работать нагнетатель воздуха (2) и продувает камеру сгорания (11) и выхлопную систему (12). Одновременно блок управления (7) тестирует все электрические компоненты и датчики. Далее, если нет ошибок, топливо из бака поступает в камеру сгорания (11) при помощи топливного насоса (16) и воспламеняется с помощью штифта накала (4). Газы после сгорания воздушно-топливной смеси выходят через выхлопную систему с пламегасителем. При этом циркуляционный насос (14) прогоняет охлаждающую жидкость автомобиля через теплообменик (10) отопителя, разогревая её. Среднее время цикла работы отопителя при -20 градусах - 40 мин.


1. Забор воздуха
2. Нагнетатель воздуха
3. Выпускной жидкостной патрубок
4. Штифт накаливания/датчик пламени
5. Испарительная прокладка
6. Штекеры
7. Блок управления с датчиками температуры
10. Теплообменник
11. Камера сгорания
12. Выход выхлопных газов
13. Забор топлива
14. Циркуляционный насос
15. Заборный жидкостной патрубок
16. Топливный дозирующий насос
